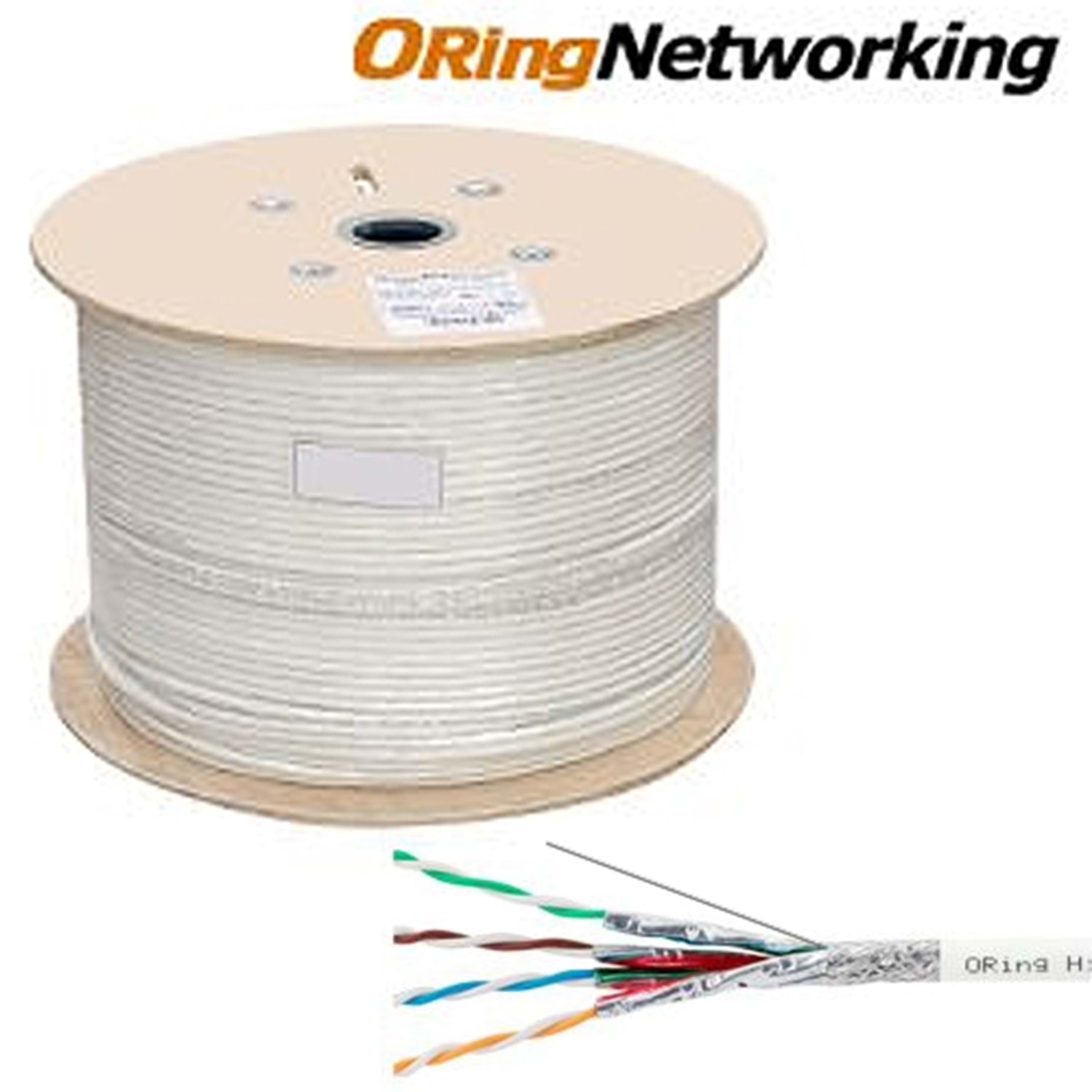

| Özellikler | : | • ANSI/TIA/EIA, ISO/IEC, ve CENELEC EN standartlarına göre üretilmiştir
• ANSI/TIA 568-B.2-10 Cat6A standartlarına uygundur
• ISO/IEC 11801 Class EA, 2nd Edition CENELEC EN 50173-1 standartlarına uygundur
• IEC 61156-5, CENELEC EN 50288-10-1 standartlarına uygundur
• Flame retardance IEC 60332-1-2 standartlarına uygundur
• LSZH (Low Smoke Zero Halogen)
• IEEE 802.3an 10GBase-T
• 1000 Base-TX Gigabit Ethernet
• 10Base-T, 100Base-TX Fast Ethernet
• (IEEE 802.3) 100 VG – AnyLAN
• (IEEE802.12)155/622 Mbps ATM
• 100MHz Broadband Video
• Voice, T1, ISDN
• Beyaz (RAL9010)
• 500mt | Category 5, 5e, 6 & 7 Cable Comparison | | | CAT5 | CAT5e | CAT6 | CAT6a | CAT7 (Proposed) | | Frequency | 100 MHz | 100 MHz | 250 MHz | 500 MHz | 600 MHz | | Attenuation (min. at 100 MHz) | 22 dB | 22 dB | 19.8 dB | -- | 20.8 dB | | Characteristic Impedance | 100 ohms = 15% | 100 ohms = 15% | 100 ohms = 15% | -- | 100 ohms = 15% | | NEXT (min. at 100 MHz) | 32.3 dB | 35.3 dB | 44.3 dB | 27.9 dB | 62.1 dB | | PS-NEXT (min. at 100 MHz) | NA | 32.3 dB | 42.3 dB | -- | 59.1 dB | | EL-FEXT (min. at 100 MHz) | NA | 23.8 dB | 27.8 dB | 9.3 dB | (not yet specified) | | PS-ELFEXT (min. at 100 MHz) | NA | 20.8 dB | 24.8 dB | -- | (not yet specified) | | PS-ANEXT (min. at 500 MHz) | -- | -- | -- | 49.5 dB | -- | | PS-AELFEXT (min. at 500 MHz) | 16 dB | 20.1 dB | 20.1 dB | 23.0 dB | 14.1 dB | | Return Loss (min. at 100 MHz) | 16 dB | 20.1 dB | 20.1 dB | 8.0 dB | 14.1 dB | | Delay Skew (max. per 100m) | NA | 45 ns | 45 ns | -- | 20 ns | | Networks Supported | 100BASE-T | 1000BASE-T | 1000BASE-TX | 10GBASE | (not yet specified) | |
| Bilgi | : | Category 6a nedir?
Category 6a (veya Augmented Category 6) twisted-pair kablolama sistemleri için TIA tarafından Şubat 2008 tarihinde yayınlanmıştır. Category 6a kablolama ile Category 6 kablolamanın 2 katı daha performanslı bir kullanım sunularak frekans aralığı 500MHz ‘ye çıkartılmıştır.
Global kablolama standartı ISO/IEC11801 ilave değişiklik yapılarak geliştirilmiştir. Bu değişiklik, Cat.6A komponentlerinin ve Class EA kalıcı bağlantılarının yeni özelliklere göre değiştirilmesini kapsamaktadır. Bunun sonucunda Cat.6A/ClassEA ile Amerikan TIA standartlarında olan diğer komponentlere oranla daha iyi performans elde edilmiştir.
En önemli nokta ise ISO/IEC ve EIA/TIA komponent özelliklerinin NEXT transmisyon parametreleri 500MHz frekans aralığında ISO/IEC Cat.6A konnektörler 3 dB kadar daha iyi performans sağlar. 3dB yaklaşık %50 kadar yakın-uç crosstalk sinyal gürültü seviyesinin azalmasına eşittir.
Maksimum Mesafe
10/100/1000BASE-T ile Cat6 kablo kullanıldığında, en fazla kullanılabilir mesafe 100 metredir. Bu da patch panel ile keyston jack arasında, 90 metre solid “horizontal(yatay) kablolamayı içerir. İlave 10 metre her jack’tan aktarılan cihaza Stranded Patch kablo kullanımı anlamına gelir. Böylece mesafe tam olarak 100 metredir. Stranded (çok telli) kablonun zayıflaması solid kabloya göre daha yüksek olduğu için, 10 metre mesafeden fazla kullanılan Stranded Patch Kablolar yatay kablolamada müsaade edilen uzunluk kriterine uymamaktadır.
10G BASE-T kullanıldığında, Cat 6 kablolamada maksimum mesafe 55 metredir ve kesinlikle kablolama sonrasında elektronik teste tabi tutulmalıdır. Bu sebeple geliştirilen Cat.6A kablo, bu sınırlamayı ortadan kaldırarak 10G BASE-T uygulamalarda geliştirilmiş özellikleri sayesinde 100 metre mesafe boyunca, elektronik teste tabi tutulmaksızın sağlıklı bir şekilde kullanılabilir.
LSZH nedir?
Low Smoke Zero Halogen - Düşük Duman Seviyeli, Sıfır Halojen içeren Kablo 1987 yılında Londra'daki King 's Cross yangından sonra tüm Londra Metro kablolarında kılıf bu tipi kullanımı zorunlu hale gelmiştir. Yangında duman zehirlenmesinden ve aşırı dumandan ötürü görüş açısının düşmesi sonucu bir çok insan hayatını kaybetmiş ve yaralanmıştır. Bu sebeple, insanların ortak kullanım alanı olan alanlarda ve binalarda LSZH kılıflı kabloların kullanılması ciddî bir önlemdir.
LSZH kılıflı kablolar, düşük duman seviyeleri ve %0 halojen içerikleri ile olası yangınlarda duman yaymayarak ve zehirli gazlar salgılamayarak yangınların kolayca söndürülmes inde ve insanların olası yangınlardan daha etkin bir şekilde yara almadan kurtulabilmeleri için ciddi bir önem teşkil etmektedir.
Halojensiz alev iletmeyen kablolar merkezi şirket binaları, hastaneler, alışveriş merkezleri, oteller, sinemalar, yeraltı metro, elektrik santralleri, yangınla ilgili merkezler gibi insanların toplandığı yerlerde yangın esnasında insan hayatının, değerli malzemelerin ve önemli belgelerin korunması için geliştirilmiştir. Yangın esnasında bu binalardaki yangın alarm sistemleri, havalandırma sistemleri, asansörler, ikaz ve yönlendirme ışıkları, kapılar en azından bir süre alışır olmalıdır. Bundan dolayı bu sistemlerin besleme ve kontrol kabloları halojensiz emniyet kabloları olmalıdır. | Eski Adı | Yeni Adı | Ekran | Pair Shielding | | UTP | U/UTP | - | - | | STP | U/FTP | - | Foil | | FTP | F/UTP | Foil | - | | S-STP | S/FTP | Örgü | Foil | | S-FTP | SF/UTP | Foil, Örgü | - | | SFTP | | Foil | Shield | |
