GENEL ÖZELLİKLER
EN 54-2 ve EN 54-4 ile uyumlu
Tam izlenebilir 4 bölge kapasitesi
Her bölgeye en fazla 32 adete kadar TEKNİM Konvansiyonel yangın dedektörleri bağlanabilir

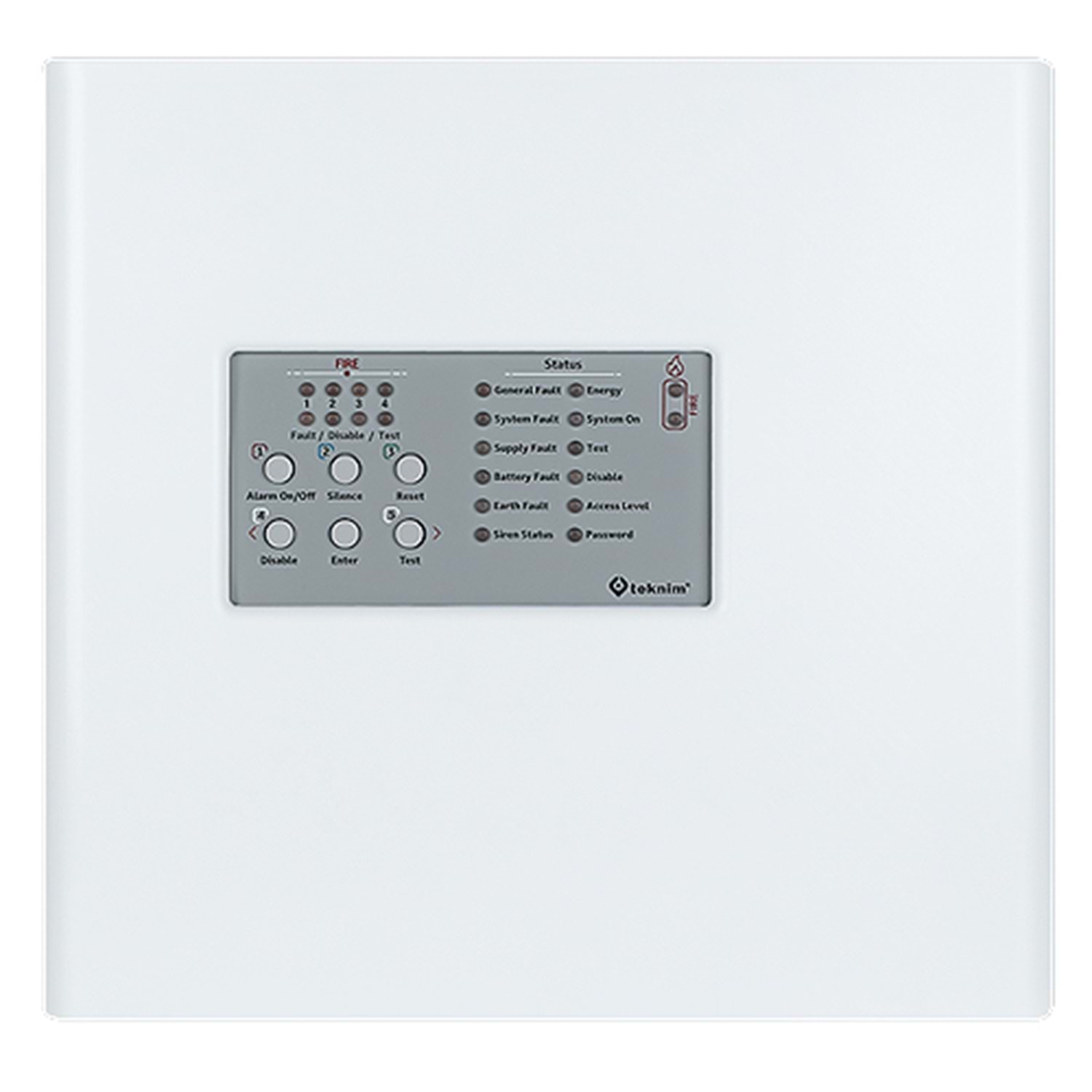

Kullanıcı dostu, kolay yönetilebilir gösterge paneli
Her bölge için ayrı yangın ve hata LED’leri
Akü ömrünü uzatan akıllı şarj sistemi
Güvenlik nedeniyle cihazın aküden direkt başlatılmasını engelleyen akıllı koruma sistemi
Tek kişi ile yapılabilen yürüme testi fonksiyonu
Her bölgeyi ayrı ayrı devre dışı bırakabilme
Yanlış bağlantılara karşı siren çıkışları ve bölge girişleri hat sonu dirençleri ile denetleme özelliği
2 adet 500mA siren çıkışı ile en fazla 50 adete varan Teknim TFS-3192 siren bağlayabilme imkânı
24 VDC 500mA otomatik sigortalı harici besleme çıkışı(AUX)
1 adet NC/NO alarm rölesi (Buton alarmı, dedektör alarmı vs.)
1 adet NC/NO hata rölesi (Enerji hatası, bölge hatası, akü hatası vs.)
Müdahale yetki seviyesini belirleyen operasyon kodlu sistem
Kolay montaj imkânı sağlayan açılır kapak tasarımı
Anahtarlamalı (SMPS) güç kaynağı (24VDC SMPS 1.5Ah Otomatik Sigortalı)
| Teknik Özellikler |
| Besleme | |
| Gerilim | 230 / 115 VAC (+%10 / -%15) |
| Frekans | 50 / 60 Hz (±%5) |
| Şebeke Giriş Sigortası | 2A |
| Çıkış Gerilimi | 24 Vdc ± %2 |
| Çıkış Sigortası | 4A (F1) |
| Kablo Tipi | 3 x 1,5mm² (Faz, Nötr, Toprak) |
| Akü | 2x12V, 7Ah - 2x12V, 7.2Ah |
| Akü Kesme Gerilimi | 20,5 V |
| Akü İç Direnç Hatası | Direnç > 1,5 ohm |
| Aküden Çekilebilecek En Fazla Akım | Ana güç kaynağı bağlı değil iken 2A |
| Akü Sigortası | 1,8A (F2) |
| Şarj Gerilimi | 27,6 Vdc @20°C, sıcaklık kompanzasyonlu |
| Şarj Akımı | 500mA (direnç limitli) |
| Imin | TFP-4404P – 75mA |
| ImaxA | 500mA |
| ImaxB | 1,5A |
| Çıkışlar | |
| İzlenebilir Siren Çıkışları | 2 adet 24Vdc (Dikkat panelin toplam çıkış akımı 1,4A’i geçmemelidir!) |
| Siren Sigortası | 2 adet 500mA (F5-F6) |
| Siren Hat Sonu Direnci | 4K7 ohm, %1, 1/4W |
| Genel Hata Rölesi | 1 adet NC/NO kuru kontak, 30V, 2A |
| Yangın Rölesi | 1 adet NC/NO kuru kontak, 30V, 2A |
| Yardımcı Çıkış (AUX) | 1 adet 24Vdc/450mA (Dikkat panelin toplam çıkış akımı 1,4A’i geçmemelidir!) |
| AUX Sigortası | 1 adet 500mA (F3) |
| Çıkışlar İçin Kablo Tipi | 2 x 0,8mm² J-Y(St)Y…Lg |
| 2 x 1,5mm² J-Y(St)Y…Lg (Tavsiye edilen) |
| Bölge Bilgisi | |
| Bölge Sayısı | 4 |
| Dedektör Sayısı | Bölge başına 32 adet |
| Çıkış | 24Vdc/450mA |
| Çıkış Sigortası | 1 adet 500mA (F4) |
| Kablo Direnci | 40 ohm (en fazla) |
| Kablo Uzunluğu | 1,5 km 1,5mm² kesit (en fazla) |
| Hat Sonu Direnci | 4K7 ohm, %1, 1/4W |
| Bölge İçin Kablo Tipi | 2 x 0,8mm² J-Y(St)Y…Lg, |
| 2 x 1,0mm² J-Y(St)Y…Lg |
| 2 x 1,5mm² J-Y(St)Y…Lg (Tavsiye edilen), |
| 2 x 2,5mm² J-Y(St)Y…Lg |
| Çevresel Koşullar | |
| Sıcaklık | -10°C ~ +55°C (14°F ~ 131°F) |
| Nem | 95% RH (en fazla) |
| Koruma Sınıfı | IP30 |
| Mekanik | |
| Gövde Malzeme | Plastik, ABS |
| Ölçüler (H x W x D) | 340 x 360 x 108 |
| Ağırlık | 2,025kg (Aküsüz) |
